Flutter 也有類 React Flow 的節點流程編輯器，快來了解下剛開源的 vyuh_node_flow

Flutter 也有類 React Flow 的節點流程編輯器，快來了解下剛剛開源的 vyuh_node_flow

vyuh_node_flow 是一個剛剛開源的 Flutter Flow 節點編輯器，這是一個基於 MIT 许可的全平台節點/圖形編輯器工具，它提供了類似 React Flow 的一系列功能支持：

基於 vyuh_node_flow ，你可以實現：

可視化編程介面: 創建像 Scratch 或 Unreal Engine Blueprints 那樣的圖形化編程環境
工作流編輯器: 設計和編輯業務流程、數據處理流程或自動化任務
互動式圖表: 構建組織結構圖、思維導圖、狀態機等
數據管道: 可視化地定義和管理數據流和處理步驟

另外，作為一個純粹的 Flutter SDK，它支持所有平台，提供大量開箱即用功能，例如：

支持為 100+ 個節點和無限畫布提供高性能渲染
具有泛型的完全類型安全節點
支持響應式主題化，可以更改節點主題、連接主題、樣式等
背景支持配置網格、點陣、層級網格或純色
支持平移和自定義定位的大型圖表迷你地圖 (Minimap)，方便在複雜的流程圖中導航
支持標記、便簽、群組等註解功能，可以在畫布上添加標籤、註解（如便簽 StickyAnnotation、標記 MarkerAnnotation）和自定義覆蓋物，註解可以跟隨節點移動
可以創建自定義節點和節點容器
支持自定義繪製連接線，內置對貝塞爾曲線、直線、階梯和平滑階梯繪圖器的支持
支持多種端口形狀（半膠囊、圓形、方形、菱形、三角形）、位置（上、下、左、右）和偏移量，並支持連接驗證
支持將整個圖（包括節點、連接、註解、視口狀態）導出為 JSON 或從 JSON 加載
支持豐富的鍵盤快捷鍵操作（如全選、複製、粘貼、刪除、縮放、對齊等）
支持節點對齊
只讀支持，提供 NodeFlowViewer 組件，用於僅顯示流程圖，禁止編輯
·····

通過源碼可以看到，這是一個相當完整的 Flow 編輯器，並且它的整體設計思路也很有意思，其中包括：

狀態管理: 它內置直接使用 MobX 自動處理狀態更新和 UI 響應，如節點位置、選擇狀態的變化會自動觸發相關 UI 的重繪
分層渲染: 通過 CustomPaint 和 Stack 實現，編輯器將不同的元素（網格、背景註解、連接線、連接標籤、節點、前景註解、交互元素）渲染在不同的層 (Layer) 中，例如連接標籤在單獨的層中渲染，避免連接線重繪時標籤也重繪
可定制的節點渲染: 通過 nodeBuilder 和 nodeContainerBuilder 允許用戶完全自定義節點的內部內容和外部容器樣式
連接線樣式: ConnectionStyles 提供了多種內置樣式，並且路徑計算邏輯 (ConnectionPathCalculator, SmoothstepPathCalculator 等) 也被抽象出來，便於擴展自定義樣式
連接驗證: 提供了 onBeforeStartConnection 和 onBeforeCompleteConnection 回調，允許開發者在連接開始和完成前進行自定義邏輯驗證，例如檢查端口類型兼容性、防止循環連接等
註解系統: 支持多種類型的註解，並且 GroupAnnotation 可以自動包圍其依賴的節點並跟隨移動，StickyAnnotation 和 MarkerAnnotation 也可以通過 dependencies 跟隨節點
快捷鍵與動作系統: 內置了豐富的快捷鍵操作 (NodeFlowShortcutManager, NodeFlowAction)，並且易於擴展和自定義，並且提供了 ShortcutsViewerDialog 來顯示所有可用的快捷鍵。
性能相關優化設計:
- 使用 Observer 包裹需要響應式更新的 Widget 部分，实现局部刷新
- 使用 RepaintBoundary 隔離複雜的繪製層（如連接線層、節點層），避免不必要的重繪
- 連接線路徑和命中測試路徑的緩存 (ConnectionPathCache)
- 空間索引 (SpatialIndex) 用於優化大量節點的查詢和命中測試
序列化與反序列化: 提供了方便的方法 (toJsonString, fromJsonString, fromUrl, fromAsset) 來保存和加載圖的狀態

也就是，vyuh_node_flow 在項目裡大量使用了 MobX 用於響應式狀態管理，代碼中廣泛使用 Observable, Computed, action, reaction, runInAction 以及 Observer 來實現 UI 和狀態響應，同時放大縮小和平移主要依賴 Flutter 內置的 InteractiveViewer 實現。

相對應的，vyuh_node_flow 也有比較複雜的 API 結果，其中核心 API 有:

NodeFlowController<T>: 核心狀態管理器，負責管理節點、連接、註解、視口、配置、主題和交互狀態，它通過使用 MobX 的 Observable 來實現響應式更新
NodeFlowEditor<T>: 主要的編輯器控件，接收 NodeFlowController，負責渲染畫布、節點、連接、註解，並處理用戶交互（拖拽、連接、選擇、平移、縮放）
NodeFlowViewer<T>: 只讀模式的 Widget，基於 NodeFlowEditor 但禁用了編輯功能
Node<T>: 代表畫布上的一個節點，包含 ID、類型、位置、尺寸、數據 (T) 以及輸入/輸出端口列表，而位置 (position) 和視覺位置 (visualPosition) 是分離的 Observable，後者用於應用網格吸附後的渲染
Port: 定義節點的連接點，包含 ID、名稱、位置 (PortPosition)、形狀 (PortShape)、類型 (PortType，如 source/target/both)、是否允許多重連接等屬性
Connection: 代表節點間的一條連接線，包含 ID、源/目標節點 ID、源/目標端口 ID，以及可選的標籤 (label, startLabel, endLabel) 和樣式 (style)
Annotation: 註解的基類，子類包括 StickyAnnotation (便簽)、GroupAnnotation (節點分組)、MarkerAnnotation (標記)，註解可以有自己的位置、尺寸、樣式，並且可以通過 dependencies 相關聯節點
NodeFlowTheme: 定義編輯器所有視覺元素的樣式，包括節點、連接線、端口、背景、網格、選擇框等的顏色、大小、形狀、字體等，包含 NodeTheme, ConnectionTheme, PortTheme, LabelTheme
NodeFlowConfig: 控制編輯器的行為，如是否啟用網格吸附、小地圖、縮放範圍、自動平移等
NodeGraph<T>: 用於序列化和反序列化的數據結構，包含節點、連接、註解和視口狀態
·····

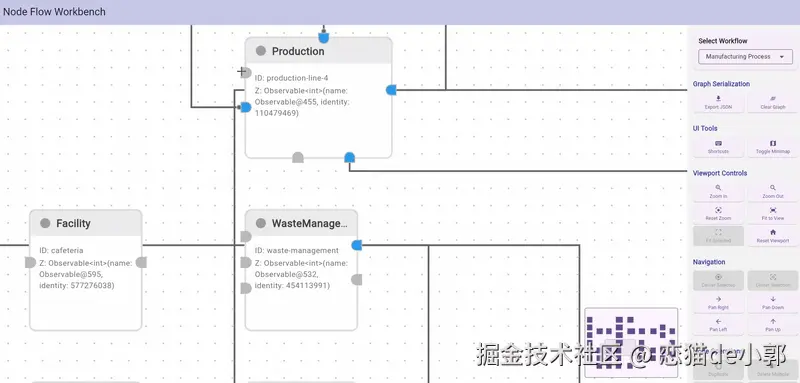

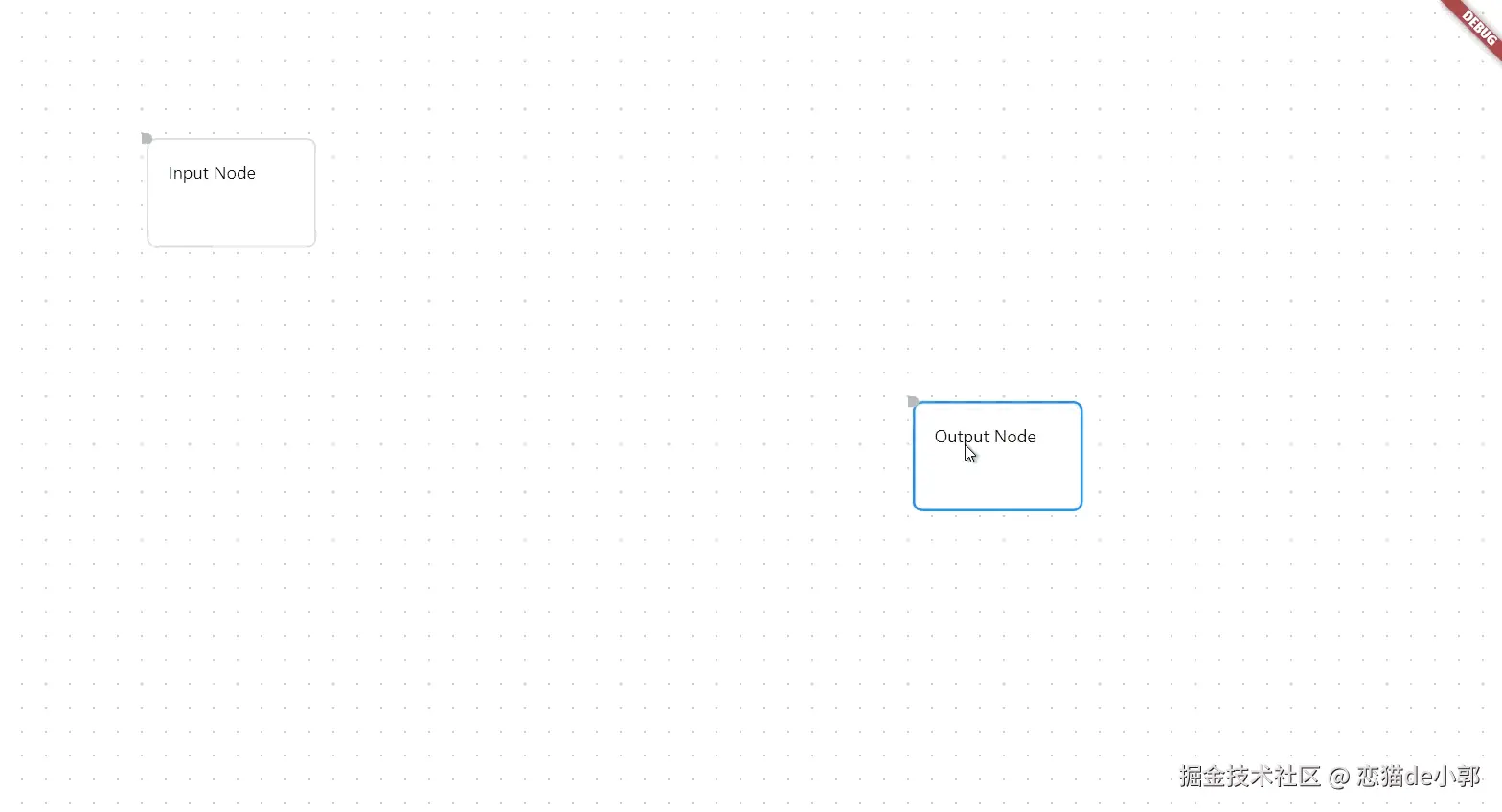

運行庫提供的 MVP 示例，可以看到使用起來也不是很複雜，通過向 controller 添加兩個 Node ，然後添加到 NodeFlowEditor ，並通過 _buildNode 渲染需要的節點，就可以得到一個可交互連接的 Flow 顯示：

import 'package:flutter/material.dart';
import 'package:vyuh_node_flow/vyuh_node_flow.dart';

class SimpleFlowEditor extends StatefulWidget {
  @override
  State<SimpleFlowEditor> createState() => _SimpleFlowEditorState();
}

class _SimpleFlowEditorState extends State<SimpleFlowEditor> {
  late final NodeFlowController<String> controller;

  @override
  void initState() {
    super.initState();

    // 1. Create the controller
    controller = NodeFlowController<String>();

    // 2. Add some nodes
    controller.addNode(Node<String>(
      id: 'node-1',
      type: 'input',
      position: const Offset(100, 100),
      data: 'Input Node',
      outputPorts: const [Port(id: 'out', name: 'Output')],
    ));

    controller.addNode(Node<String>(
      id: 'node-2',
      type: 'output',
      position: const Offset(400, 100),
      data: 'Output Node',
      inputPorts: const [Port(id: 'in', name: 'Input')],
    ));
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      body: NodeFlowEditor<String>(
        controller: controller,
        theme: NodeFlowTheme.light,
        nodeBuilder: (context, node) => _buildNode(node),
      ),
    );
  }

  Widget _buildNode(Node<String> node) {
    return Container(
      padding: const EdgeInsets.all(16),
      child: Text(node.data),
    );
  }
}

根據前面的 API ，我們可以簡單拼接出 vyuh_node_flow 的實現原理：

核心: NodeFlowController 作為中心樞紐，存儲所有狀態 (節點、連接、視口等) 的 Observable 實例
渲染: NodeFlowEditor
- 使用 Stack 組織不同的渲染層 (GridLayer, ConnectionsLayer, NodesLayer, AnnotationLayer 等)
- NodesLayer 和 AnnotationLayer 使用 Positioned 和 Observer 來渲染每個節點/註解，只在位置等 Observable 變化時重繪
- ConnectionsLayer 和 GridLayer 使用 CustomPaint 和 Observer 來繪製連接線和網格，響應節點位置和視口的變化
交互: NodeFlowEditor 使用 Listener, GestureDetector, MouseRegion 監聽原始指針事件
- 事件發生時，它會進行命中測試 (_performHitTest) 以確定交互物件（畫布、節點、端口、連接、註解），然後調用 NodeFlowController 中對應的內部方法 (_startNodeDrag, _moveNodeDrag, _startConnection, _completeConnection, _updateSelectionDrag 等）來更新 MobX 狀態
- 這些狀態更新會自動觸發相關 Observer Widget 的重繪
連接線繪製: ConnectionPainter 負責繪製連接線
- 它使用 ConnectionPathCache 來緩存計算出的 Path 對象
- 當需要繪製或進行命中測試時，它會先檢查緩存
- 如果緩存無效（例如節點移動了），則重新計算路徑（委託給具體的 ConnectionStyle 實現）並更新緩存
狀態更新: 所有狀態變更都通過 NodeFlowController 的方法進行，內部使用 runInAction 來確保 MobX 的原子更新

從代碼結構和使用的技術來看，vyuh_node_flow 也採用了多種提升性能的策略：

MobX：僅在狀態變化時更新必要的 UI 部分
分層渲染 (Layered Rendering)：使用 Stack 將網格、連接線、節點、註解等分層繪製，並通過 RepaintBoundary 隔離複雜的繪製層，減少不必要的重繪範圍
路徑緩存 (ConnectionPathCache)：緩存連接線的計算路徑 (Path) 和用於命中測試的路徑，避免在每次重繪或交互時重複計算
空間索引 (SpatialIndex): (lib/shared/spatial_index.dart, lib/shared/node_spatial_adapter.dart) 使用基於網格的空間索引，來快速查詢可見區域內的節點或與特定區域重疊的節點，這對於節點數量較多時的性能至關重要，避免了遍歷所有節點進行可見性判斷或命中測試
