Kubernetes 深度解析（etcd + Raft）

前言

TRIAL＆RetailAI Advent Calendar 2025的第一篇文章。

今天的主題是“Kubernetes 深度解析（etcd + Raft）”。我在開發中一直使用 Kubernetes（k8s）。希望更深入地了解 k8s，並再次從基本的事項開始整理 etcd 和 Raft 的相關內容。

自我介紹

目前在基礎系統部門工作，主要負責後端開發。
在2024年也寫過Advent Calendar 的文章，希望有機會能讓您看到。

k8s 是什麼

k8s 是自動管理容器的容器編排系統。
其特點在於將應用程序保持在「聲明式（desired state）」的狀態。

k8s 解決的問題

伺服器與容器的自動配置
自動化擴展（增減）
故障自我修復
負載均衡
設定與機密資訊的管理

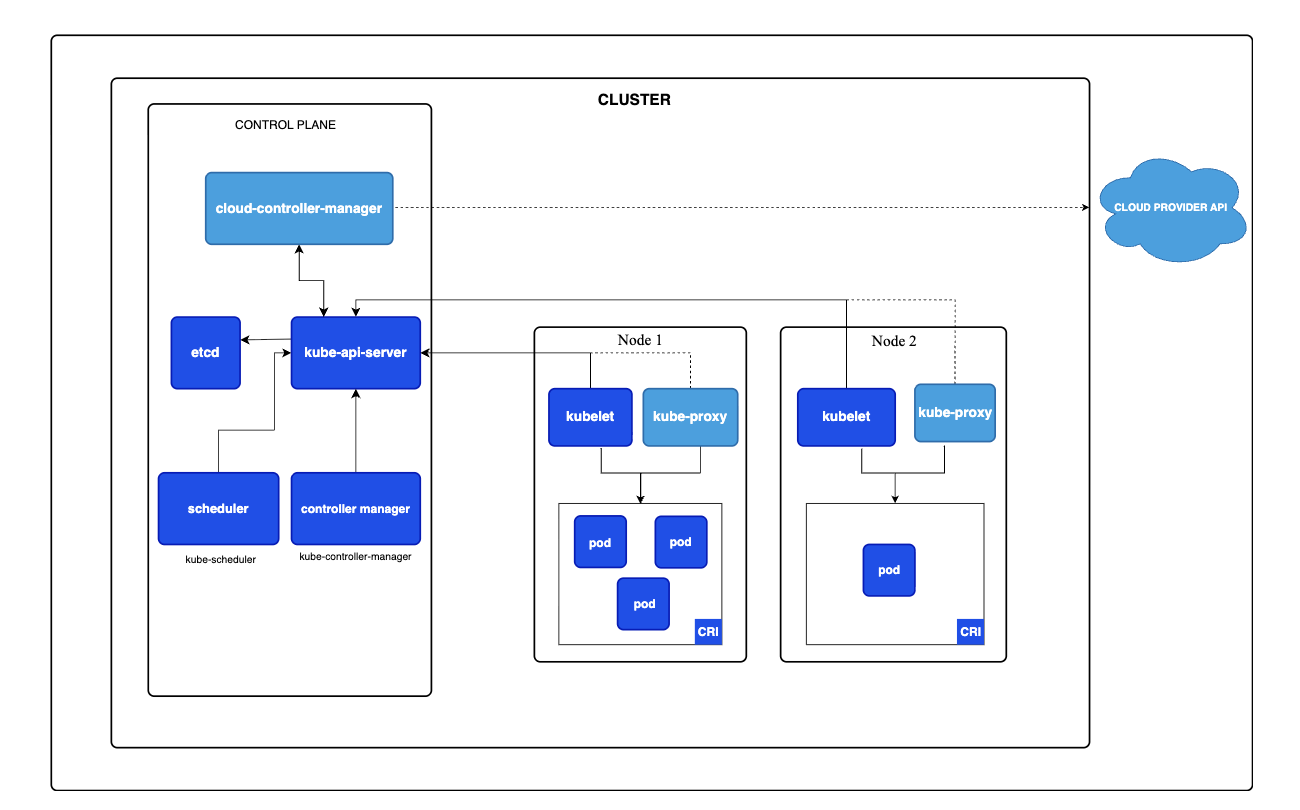

基本架構

螢幕截圖 2025-11-30 14.41.57.png
引用來源：Cluster Architecture

控制平面的角色

定義並維持整個集群的 desired state（應有狀態）
監控並調整 Node 和 Pod 的狀態
決定 Pod 的調度位置
將整個集群的設定和狀態儲存在 etcd 中

組件	角色
API 伺服器	所有操作的入口點 REST API。
排程器	決定 Pod 配置在哪個 Node 上。
控制器管理器	透過各控制器將集群狀態調整至 desired state。
etcd	Kubernetes 唯一的資料儲存庫（儲存所有設定和狀態）。

工作節點的角色

執行 Pod（應用容器）
管理容器的生命週期
控制 Pod 的網路通信
向控制平面報告狀態

組件	角色
Kubelet	管理 Node 內的 Pod，並與 API Server 通信。
Kube-Proxy	透過服務實現負載均衡和網路控制。
容器執行環境	實際執行容器（containerd / CRI-O 等）。

etcd

k8s 用於儲存內部狀態的分散式 Key-Value 儲存系統。
控制平面的所有設定與狀態均儲存在 etcd 中。
因此，當 etcd 停止運作時，Kubernetes 整體會失去功能。

etcd 示範

# 因為使用 Mac，透過 Homebrew 安裝 etcd
brew install etcd

# 確認安裝
which etcd

# 啟動 etcd
export ETCDCTL_API=3
etcd

# 寫入值
# 在另一個終端機執行以下命令
etcdctl put foo "hello etcd"
> OK

# 取得值
etcdctl get foo
> OK
> foo
> hello etcd

# 監控變更
# 在另一個終端機執行以下命令
etcdctl watch foo

# 在更另一個終端機執行以下命令
etcdctl put foo "new value"
> OK

# 在執行 etcdctl watch foo 的終端機中實時確認變更
> PUT
> foo
> new value

您應該能體會到 Kubernetes 控制平面的組件（如 API Server 等）如何對 etcd 進行 "PUT / GET / WATCH" 操作。

Raft

Raft 是 etcd、Consul、TiKV 和 Kubernetes（內部的 etcd）所使用的
分散式共識演算法。這樣可以產生強一致性。

要點	說明
Leader 僅有一台	為了防止寫入衝突並保持一致性。
所有寫入皆由 Leader 處理	分散式系統將數據線性化（Linearizable）的基本原則。
過半數（Majority）持有日誌後才會提交	為了在多個節點故障的情況下仍能正確恢復。
Leader 死後會自動選舉	透過故障轉移實現高可用性，集群不會停止。
etcd 強一致性的基礎	etcd 的讀/寫為何是線性化的原因在於 Raft 的日誌複製和選舉。

角色	說明
Leader	處理所有寫入請求的唯一節點，並將日誌複製至 Follower。
Follower	接收來自 Leader 的日誌複製，並應用於狀態機。
Candidate	若 Follower 在一段時間內無法與 Leader 通信則可參加選舉。

Raft 示範

# 在三個終端機上分別執行以下命令
# 第一個終端機
etcd \
  --name n1 \
  --listen-peer-urls http://127.0.0.1:2380 \
  --listen-client-urls http://127.0.0.1:2379 \
  --advertise-client-urls http://127.0.0.1:2379 \
  --initial-advertise-peer-urls http://127.0.0.1:2380 \
  --initial-cluster-token etcd-cluster \
  --initial-cluster n1=http://127.0.0.1:2380,n2=http://127.0.0.1:2382,n3=http://127.0.0.1:2384 \
  --initial-cluster-state new

# 第二個終端機
etcd \
  --name n2 \
  --listen-peer-urls http://127.0.0.1:2382 \
  --listen-client-urls http://127.0.0.1:2377 \
  --advertise-client-urls http://127.0.0.1:2377 \
  --initial-advertise-peer-urls http://127.0.0.1:2382 \
  --initial-cluster-token etcd-cluster \
  --initial-cluster n1=http://127.0.0.1:2380,n2=http://127.0.0.1:2382,n3=http://127.0.0.1:2384 \
  --initial-cluster-state new

# 第三個終端機
etcd \
  --name n3 \
  --listen-peer-urls http://127.0.0.1:2384 \
  --listen-client-urls http://127.0.0.1:2378 \
  --advertise-client-urls http://127.0.0.1:2378 \
  --initial-advertise-peer-urls http://127.0.0.1:2384 \
  --initial-cluster-token etcd-cluster \
  --initial-cluster n1=http://127.0.0.1:2380,n2=http://127.0.0.1:2382,n3=http://127.0.0.1:2384 \
  --initial-cluster-state new

# 在三者中的一個終端機上確認
{"level":"info","ts":"2025-11-30T15:14:15.626738+0900","logger":"raft","caller":"[email protected]/raft.go:970","msg":"b71f75320dc06a6c became leader at term 2"}

# 關閉三者中的 Leader 的終端機
# 在另一個終端機上確認 Leader 變更
"level":"info","ts":"2025-11-30T15:24:09.243345+0900","logger":"raft","caller":"[email protected]/raft.go:912","msg":"9e85cc091d4d15bb became candidate at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.243374+0900","logger":"raft","caller":"[email protected]/raft.go:1064","msg":"9e85cc091d4d15bb [logterm: 2, index: 9] sent MsgVote request to 42b4c95db84f2660 at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.243410+0900","logger":"raft","caller":"[email protected]/raft.go:1064","msg":"9e85cc091d4d15bb [logterm: 2, index: 9] sent MsgVote request to b71f75320dc06a6c at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.257516+0900","logger":"raft","caller":"[email protected]/raft.go:1077","msg":"9e85cc091d4d15bb received MsgVoteResp from 9e85cc091d4d15bb at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.257597+0900","logger":"raft","caller":"[email protected]/raft.go:1693","msg":"9e85cc091d4d15bb has received 1 MsgVoteResp votes and 0 vote rejections"}
{"level":"info","ts":"2025-11-30T15:24:09.262962+0900","logger":"raft","caller":"[email protected]/raft.go:1077","msg":"9e85cc091d4d15bb received MsgVoteResp from 42b4c95db84f2660 at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.263028+0900","logger":"raft","caller":"[email protected]/raft.go:1693","msg":"9e85cc091d4d15bb has received 2 MsgVoteResp votes and 0 vote rejections"}
{"level":"info","ts":"2025-11-30T15:24:09.263059+0900","logger":"raft","caller":"[email protected]/raft.go:970","msg":"9e85cc091d4d15bb became leader at term 3"}
{"level":"info","ts":"2025-11-30T15:24:09.263086+0900","logger":"raft","caller":"[email protected]/node.go:370","msg":"raft.node: 9e85cc091d4d15bb elected leader 9e85cc091d4d15bb at term 3"}

我想您會體驗到 k8s 的 API Server 如何通過這個機制實現 100% 安全的狀態保存。
