當Python遇見高德:基於PyQt與JS API構建桌面三維地形圖應用實戰


摘要:
地圖技術作為數位世界的基石,其應用早已超越了傳統的導航和位置服務。對於開發者而言,如何將強大的地圖能力整合到不同形態的應用中,是一個充滿挑戰與機遇的課題。本文將詳細闡述一個獨特的實踐案例:如何利用Python的PyQt5框架,結合高德開放平台強大的JavaScript API 2.1Beta,從零開始構建一個功能豐富的桌面端地圖瀏覽器。專案不僅實現了二維、三維、衛星、地形等多種地圖樣式的動態切換,還整合了地點搜索(POI)、即時標記等核心功能。本文將深入探討技術選型、架構設計、核心功能實現、Python與JavaScript雙向通信機制,並在此基礎上拓展實現“點擊獲取座標與地址(逆地理編碼)”及“路線規劃”等高級功能,旨在為開發者提供一個將Web地圖技術無縫融入桌面應用的完整解決方案,展現高德開放平台在跨技術棧融合應用中的卓越潛力。



一、 引言:為何選擇在桌面端構建地圖應用?

在移動互聯網和Web應用盛行的今天,探討桌面地圖應用的開發似乎有些“復古”。然而,在特定業務場景下,桌面應用依然擁有不可替代的優勢。例如,在專業地理信息系統(GIS)、行業數據監控中心、複雜的本地數據可視化分析,以及需要深度集成操作系統本地資源的場景中,桌面應用能提供更強的性能、更穩定的運行環境和更豐富的交互體驗。

本次技術實踐的出發點,正是要探索一種高效、靈活的桌面地圖應用開發模式。我們面臨的核心問題是:如何在保持桌面應用原生優勢的同時,充分利用現代Web地圖服務的強大功能和豐富生態?

經過深入調研和技術選型,我們最終確定了“Python + PyQt5 + 高德開放平台JS API”這一技術棧。


  • Python:作為後端邏輯的核心,Python以其簡潔的語法、強大的生態庫和“膠水語言”的特性,成為快速開發和整合的理想選擇。
  • PyQt5:這是一個成熟的、跨平台的GUI框架,它提供了豐富的UI組件。最關鍵的是,它內置了QWebEngineView模組,一個基於Chromium的現代Web引擎,為在桌面應用中加載和運行複雜的Web內容(如高德地圖)提供了完美的容器。
  • 高德開放平台JS API:作為地圖功能的核心驅動力,高德開放平台提供了功能全面、文檔清晰、性能卓越的JavaScript API。其不僅支持基礎的2D地圖,還提供了精美的3D樓宇、逼真的3D地形、高解析度衛星影像等多種視圖模式,以及地點搜索、路線規劃、地理編碼等一系列強大的插件服務。選擇高德,意味著我們站在了巨人的肩膀上,能夠快速實現複雜的地圖功能。

本文將以一個名為SimpleMapViewerApp的應用為例,帶領讀者一步步完成從專案搭建到功能實現的全過程。


二、 架構設計:Python與JavaScript的“對話”機制

本專案的核心架構在於如何優雅地打通Python後端邏輯與運行在QWebEngineView中的高德地圖JavaScript前端。二者並非簡單地“內嵌”關係,而是一種雙向互通的協作模式。

1. 整體結構
應用界面分為左右兩部分:

  • 左側控制面板:使用PyQt5原生組件(QGroupBox、QRadioButton、QLineEdit、QPushButton等)構建,負責地圖樣式切換、地點搜索等用戶交互。
  • 右側地圖容器:使用QWebEngineView組件,全權負責加載和顯示高德地圖。

2. 通信機制

  • Python -> JavaScript (單向調用):這是主要的通信方式。當用戶在左側控制面板進行操作(如點擊切換樣式的單選按鈕),PyQt的信號槽機制會捕獲該事件,並調用一個Python函數。該函數會動態拼接出一段用於操作高德地圖的JavaScript代碼字符串,然後通過QWebEngineView.page().runJavaScript()方法,將這段代碼注入到Web引擎中執行。這種方式實現了Python對地圖的完全控制。
  • JavaScript -> Python (雙向通信,拓展功能):在一些高級功能中,我們需要地圖將信息反饋給Python後端。例如,用戶點擊地圖獲取座標後,需要將這個坐標信息傳遞給Python進行處理。這可以通過QWebChannel機制實現。QWebChannel允許我們將一個Python對象暴露給JavaScript環境,從而讓JS能夠像調用本地函數一樣調用Python的方法,實現數據的回傳。後續的功能拓展部分將詳細介紹。

這種架構設計充分利用了兩種技術的長處:PyQt負責構建穩定、原生的桌面UI,而高德JS API則專注於提供專業、高性能的地圖渲染與服務。



三、 地圖的初始化與加載:奠定交互的基石

在開始之前,請確保已安裝必要的Python庫:

pip install PyQt5 PyQtWebEngine

同時,您需要前往高德開放平台控制台申請Web端 (JS API) 的Key,並創建一個新的安全密鑰,後續代碼中會用到。


萬事開頭難,第一步是在QWebEngineView中成功加載高德地圖。我們通過initialize_map方法實現。

代碼實現:生成本地HTML文件 (initialize_map函數節選)

# code.py L245-L318
html = '''<!DOCTYPE HTML>
<html>
<head>
    <meta charset="utf-8">
    <style> html, body, #container { width: 100%; height: 100%; margin: 0; } </style>
    <!-- 1. 引入高德地圖加載器 -->
    <script src="https://webapi.amap.com/loader.js"></script>
    <script>
        // 2. 配置安全密鑰
        window._AMapSecurityConfig = {
            securityJsCode: '您申請的安全密鑰',
        }

        let map = null;

        // 3. 異步加載JS API
        AMapLoader.load({
            "key": "xxxxxxxxxxxxxxxxx", // 替換為您申請的Key
            "version": "2.1Beta",
            "plugins": ['AMap.ControlBar', 'AMap.ToolBar', 'AMap.PlaceSearch']
        }).then((AMap) => {
            // 4. 初始化地圖實例
            map = new AMap.Map('container', {
                zoom: 13,
                center: [116.333926, 39.997245],
                viewMode: '2D',
            });

            // 5. 將關鍵對象暴露到全局作用域
            window.map = map;
            window.AMap = AMap;
        });
    </script>
</head>
<body>
    <div id="container"></div>
</body>
</html>'''
# 將HTML字符串寫入臨時文件
with open(self.current_map_file, 'w', encoding='utf-8') as f:
    f.write(html)
# QWebEngineView加載此文件
self.map_view.setUrl(QUrl.fromLocalFile(os.path.abspath(self.current_map_file)))

代碼深度解析:

  1. 引入加載器 (loader.js):這是高德官方推薦的方式。它並非完整的API庫,而是一個輕量級的加載器,可以根據你的需要,按需、異步地加載JS API的核心文件和插件,能有效提升首次加載速度。
  2. 配置安全密鑰:出於安全考慮,高德地圖JS API 2.0及以上版本要求配置securityJsCode。這是您在開放平台控制台與Key一同申請的安全憑證。
  3. AMapLoader.load():這是核心加載函數。
    • "key": 您在高德開放平台申請的Web端JS API Key。
    • "version": 我們明確指定2.1Beta,以確保能夠使用3D地形等最新功能。
    • "plugins": 這是一個數組,用於聲明需要預加載的插件。我們一次性加載了後續會用到的地圖控件(ControlBarToolBar)和地點搜索(PlaceSearch)插件。
    • .then((AMap) => { ... }): load函數返回一個Promise。.then中的回調函數會在所有資源成功加載後執行。參數AMap是加載完成後的高德地圖API的根對象,所有地圖操作都將通過它進行。
  4. new AMap.Map(...):在回調函數中,我們實例化地圖。第一個參數'container'是HTML中<div>的ID,告訴地圖在哪裡渲染。第二個參數是配置對象,我們設置了默認的縮放級別和中心點。
  5. 全局暴露 (window.map = map):這是整個架構中至關重要的一步。我們將新創建的地圖實例map和高德API根對象AMap賦值給window對象的屬性。因為window是JavaScript的全局作用域,這樣做之後,我們從Python注入的任何JavaScript代碼片段,都可以直接通過mapAMap變量來訪問和操作已經初始化的地圖,從而建立起通信的橋樑。

四、 核心功能實現:多樣化的地圖樣式切換

這是應用中最直觀的交互功能。通過切換UI上的單選按鈕,可以展示高德地圖豐富的視覺效果。

實現原理: 每次切換樣式的本質,都是先調用map.destroy()方法徹底銷毀當前的地圖實例(釋放內存和DOM),然後根據所選樣式,使用一套全新的配置參數來創建一個新的AMap.Map實例。

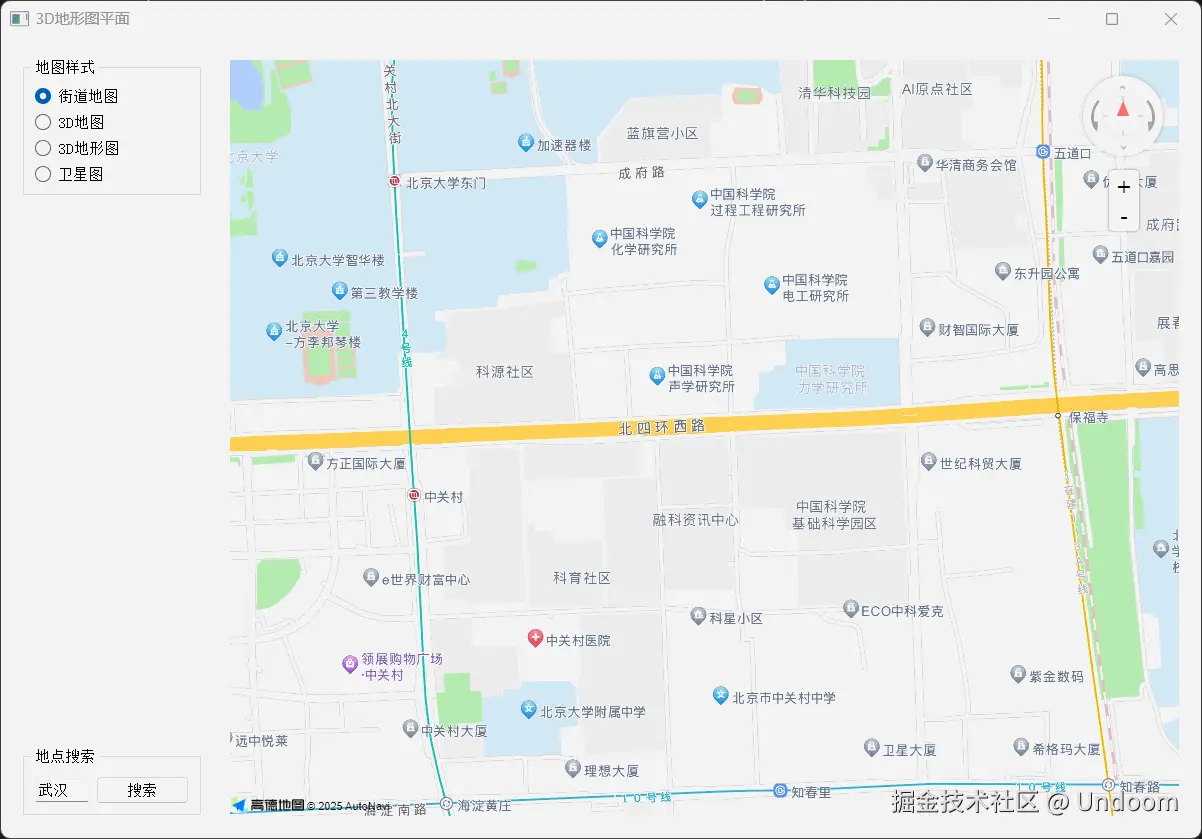

  • 街道地圖 (Street View)
    標準的2D矢量地圖,是導航和信息查詢的基本視圖。

在這裡插入圖片描述

Python注入的JavaScript代碼 (style == 'normal'):

// 銷毀舊地圖
if (map) { map.destroy(); }
// 使用2D模式創建新地圖
map = new AMap.Map('container', {
    zoom: 13,
    center: [116.333926, 39.997245],
    viewMode: '2D', // 關鍵參數:指定為2D視圖
    features: ['bg', 'building', 'point', 'road'], // 控制顯示的地圖元素
});
// 重新將新地圖實例賦給全局變量
window.map = map;

代碼解析: viewMode: '2D'是其核心配置,確保地圖以平面矢量模式渲染。features數組可以精細控制顯示的元素類型,如背景、建築、興趣點和道路。

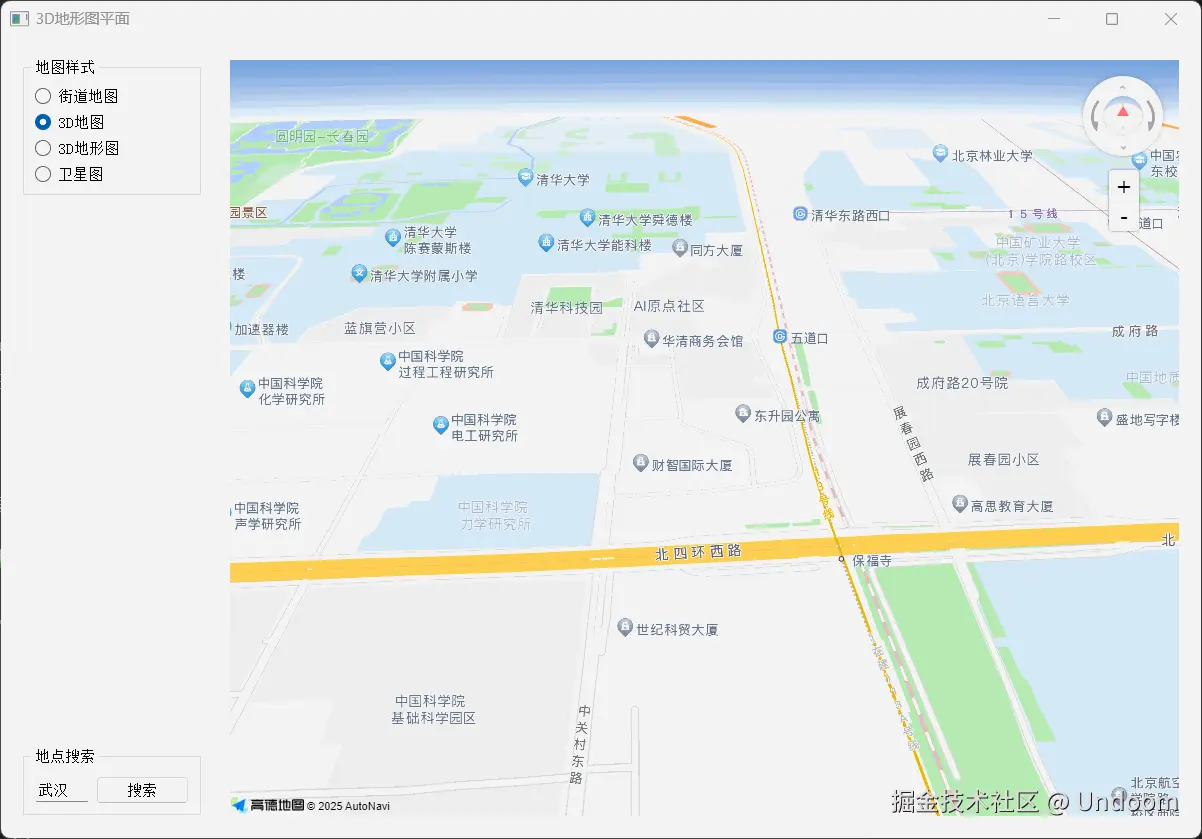

  • 3D地圖 (3D Building View)
    展示帶有三維樓宇模型的城市景觀,更具立體感。

在這裡插入圖片描述

Python注入的JavaScript代碼 (style == '3d'):

if (map) { map.destroy(); }
map = new AMap.Map('container', {
    zoom: 17,
    pitch: 50, // 關鍵參數:設置俯仰角,產生傾斜的3D效果
    center: [116.333926, 39.997245],
    viewMode: '3D', // 關鍵參數:切換到3D視圖模式
});
window.map = map;

代碼解析: viewMode: '3D'開啟了3D模式,但僅有此項地圖仍是俯視的。pitch: 50設置了地圖的俯仰角度(0-83度),使得觀察視角傾斜,從而清晰地看到建築物的立體效果。

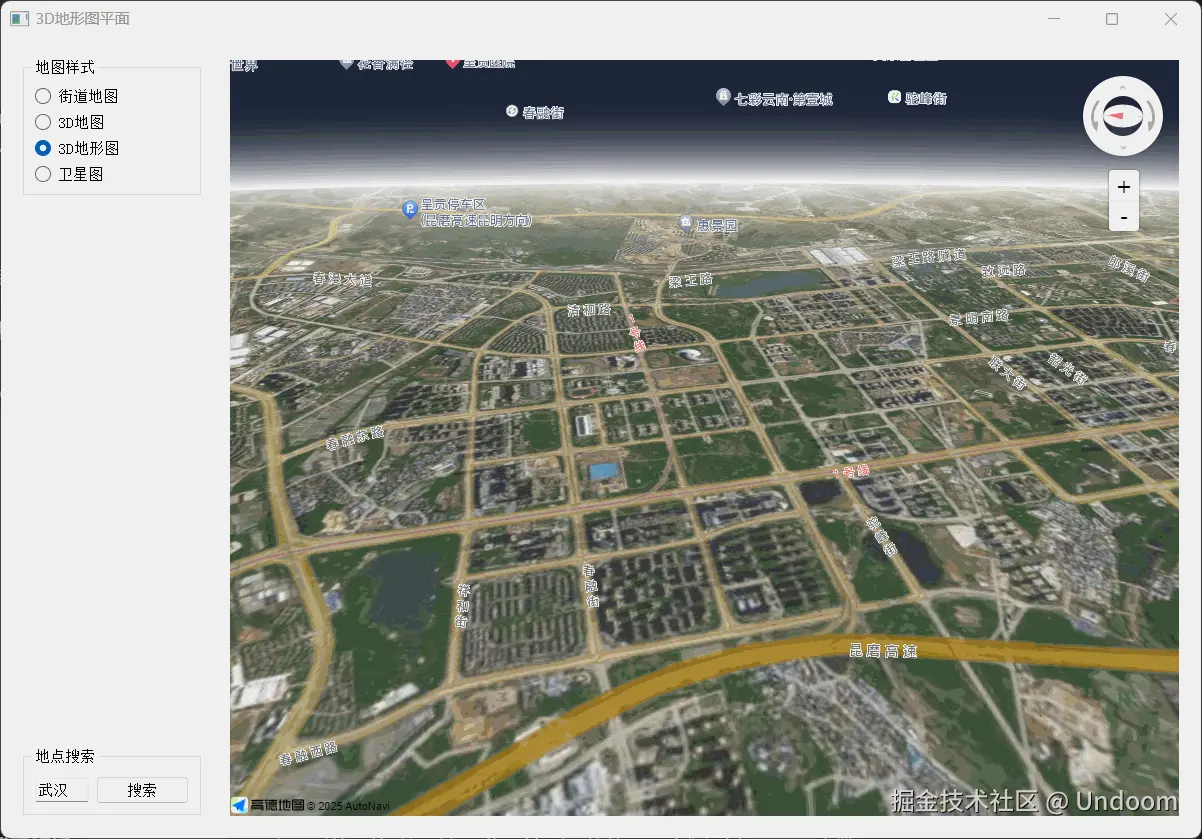

  • 3D地形圖 (3D Terrain View)
    結合衛星影像和高程數據,渲染出帶有真實地勢起伏的三維效果,視覺效果震撼。

在這裡插入圖片描述

Python注入的JavaScript代碼 (style == 'terrain'):

if (map) { map.destroy(); }
map = new AMap.Map('container', {
    zoom: 11,
    pitch: 55,
    rotation: 35, // 設置地圖旋轉角度
    center: [102.832891, 24.880095], // 切換到地形特徵明顯的區域
    viewMode: '3D',
    terrain: true, // 核心參數:開啟地形渲染
    layers: [ // 關鍵參數:定義圖層疊加
        new AMap.TileLayer.Satellite(), // 底層使用衛星圖作為地表紋理
        new AMap.TileLayer.RoadNet({ opacity: 0.7 }) // 上層疊加半透明的路網
    ]
});
window.map = map;

代碼解析: terrain: true是開啟地形效果的“總開關”。為了達到最佳效果,我們通過layers參數進行了圖層配置:底層使用AMap.TileLayer.Satellite衛星圖層來提供逼真的地表紋理,上層再疊加一個AMap.TileLayer.RoadNet路網圖層,方便用戶辨認道路。

  • 衛星圖 (Satellite View)
    提供高分辨率的衛星影像,直觀展示地表原貌。

在這裡插入圖片描述

在這裡插入圖片描述

Python注入的JavaScript代碼 (style == 'satellite'):

if (map) { map.destroy(); }
map = new AMap.Map('container', {
    zoom: 13,
    center: [116.333926, 39.997245],
    layers: [ // 關鍵參數:直接將衛星圖層作為基礎圖層
        new AMap.TileLayer.Satellite()
    ]
});
window.map = map;

代碼解析: 實現衛星圖的核心在於layers配置。我們直接傳入一個AMap.TileLayer.Satellite的實例數組,它會取代默認的街道圖層,成為地圖的基礎底圖。


五、 核心功能實現:地點搜索(POI)

搜索功能是地圖應用的靈魂。我們利用預加載的AMap.PlaceSearch插件,為應用賦予了強大的POI檢索能力。

代碼實現:search_location Python函數

# code.py L220-L243
def search_location(self):
    # 1. 從PyQt輸入框獲取用戶輸入的關鍵詞
    location = self.search_input.text()
    if not location:
        return

    # 2. 動態構建包含關鍵詞的JavaScript代碼字符串
    js = '''
    // 3. 實例化地點搜索服務
    var placeSearch = new AMap.PlaceSearch({
        city: '全國' // 可指定城市,'全國'表示在全國範圍內搜索
    });

    // 4. 發起異步搜索請求
    placeSearch.search('%s', function(status, result) {
        // 5. 在回調函數中處理搜索結果
        if (status === 'complete' && result.info === 'OK') {
            // 獲取最匹配的結果
            var poi = result.poiList.pois[0];
            if (!poi) return; // 如果沒有結果則返回

            // 6. 操作地圖以響應搜索結果
            map.clearMap(); // 清除之前的標記
            map.setCenter([poi.location.lng, poi.location.lat]); // 將地圖中心移動到POI位置
            map.add(new AMap.Marker({ // 在POI位置添加一個新的標記
                position: [poi.location.lng, poi.location.lat]
            }));
            map.setZoom(15); // 設置一個更近的縮放級別
        }
    });
    ''' % location

    # 7. 執行構建好的JavaScript代碼
    self.map_view.page().runJavaScript(js)

代碼深度解析:

  1. 獲取輸入: self.search_input.text()是標準的PyQt用法,用於從QLineEdit控件中獲取文本。
  2. 構建JS: 使用Python的字符串格式化(%s),我們將用戶輸入的location變量無縫嵌入到JavaScript代碼的核心位置。
  3. 實例化插件: new AMap.PlaceSearch(...)創建了搜索服務實例。
  4. 異步搜索: placeSearch.search()是關鍵。它是一個異步函數。第一個參數是搜索關鍵詞,第二個參數是回調函數。代碼執行到這裡後會立即返回,不會阻塞UI,搜索請求在後台進行。
  5. 回調處理: 當高德伺服器返回結果後,我們提供的回調函數function(status, result)會被執行。statusresult包含了搜索的狀態和詳細數據。我們首先檢查status是否為'complete',確保搜索過程成功完成。
  6. 地圖響應: 在確認成功後,我們從result.poiList.pois[0]中提取出最相關的地理位置點(POI)。然後,執行一系列地圖操作:clearMap()清空舊標記,setCenter()定位新中心,add(new AMap.Marker(...))添加新標記,最後setZoom()放大地圖,為用戶提供清晰的視圖。
  7. 執行注入: 最後,runJavaScript(js)將這整套邏輯發送到QWebEngineView中執行,完成一次完整的搜索-響應流程。



六、 拓展思考:高德地圖在深度學習領域的應用潛力

我們已經成功構建了一個功能強大的桌面地圖應用,但這僅僅是冰山一角。當我們將目光投向人工智慧,特別是深度學習領域時,會發現高德開放平台不僅僅是一個地圖渲染工具,更是一個蘊含巨大價值的數據與服務中台。我們的Python應用,憑藉其強大的數據科學生態(如TensorFlow、PyTorch、Scikit-learn),恰好能成為連接高德地圖與深度學習模型的橋樑。

1. 高德地圖:深度學習模型的“數據糧倉”
深度學習的性能在很大程度上取決於訓練數據的質量和規模。高德地圖,作為海量地理空間數據的匯聚地,能為多種AI任務提供關鍵的訓練樣本。

  • 計算機視覺(Computer Vision)
    高德提供的高清衛星影像和街景圖像,是訓練計算機視覺模型的寶貴資源。我們可以利用這些數據:
    • 目標檢測與分割:訓練模型自動識別和分割圖像中的特定地物,例如,自動統計城市中的建築數量、識別不同類型的土地利用(農田、森林、水域)、檢測道路的破損情況,或識別特定品牌的門店招牌。
    • 變化檢測:通過對比不同時期的衛星影像,訓練模型自動發現城市的變化,如新增建築、拆遷區域或綠地變動,為城市規劃和管理提供決策支持。


  • 自然語言處理(NLP)與推薦系統
    數以億計的POI(興趣點)數據,本身就是一個富文本信息庫。每個POI不僅有名稱、類別和坐標,還可能包含用戶評論、標籤等信息。
    • 地址解析與實體識別:利用海量的地址數據,可以訓練出更精準的地址標準化和地理實體識別模型(NER),從非結構化文本中高效提取位置信息。
    • 商圈分析與選址推薦:結合POI分佈、類別、密度以及用戶評論數據,可以訓練模型來理解不同商圈的特性。進而,可以為新店選址提供智能推薦,預測在某一地點開設特定類型店鋪(如咖啡館、便利店)的成功概率。


  • 時空數據挖掘與預測
    高德地圖擁有的路網數據和(經脫敏處理的)交通態勢數據是進行時空預測的理想輸入。
    • 交通流量預測:利用歷史交通流量數據,結合路網的拓撲結構(可建模為圖),可以使用圖神經網絡(GNN)或時序模型(如LSTM)來預測未來特定路段的交通擁堵情況。
    • 出行需求預測:分析特定區域的出行熱力圖和OD(起點-終點)數據,可以訓練模型預測未來某一時刻的網約車或共享單車需求,從而實現車輛的智能調度。


2. 高德API:為深度學習模型提供動態特徵工程
除了作為靜態的數據源,高德的各類API服務還可以在模型推理(Inference)階段,為輸入數據提供實時的、高價值的動態特徵,極大地提升模型的準確性。

設想一個場景:我們要開發一個“外賣配送時間預測”的深度學習模型。

  • 基礎特徵:商家坐標、用戶坐標、下單時間。
  • 高德API賦能的動態特徵
    1. 路線規劃API:在接到訂單的瞬間,調用此API,可以獲取到實時的推薦路線距離不考慮交通狀況的預計時間,以及最重要的——考慮了實時路況的預估行駛時間。這些由高德成熟模型計算出的結果,是極其強大的輸入特徵。
    2. 天氣API:調用天氣查詢API,獲取配送區域的實時天氣(晴、雨、雪)、溫度風力等。惡劣天氣無疑會影響配送速度,將這些信息量化後輸入模型,能顯著提升預測精度。
    3. 地理/逆地理編碼API:將輸入的地址文本精確地轉換為坐標,或將坐標轉換為結構化的地址描述(如所在區域、街道),作為模型的輔助特徵。

在這個場景中,高德API不再僅僅是地圖服務,而是成為了我們深度學習模型的一個強大的“特徵提取器”。我們的Python應用可以作為調度中心,接收訂單信息,並行調用高德API獲取動態特徵,然後將所有特徵整合後送入本地加載的深度學習模型進行預測,最後將結果(如“預計35分鐘送達”)返回。


七、 總結:從地圖集成到智能應用的無限可能

本文從一個實際的桌面地圖瀏覽器開發案例出發,系統性地展示了如何通過 “Python + PyQt + 高德JS API” 這一技術棧,將一個功能全面、視覺豐富的現代Web地圖無縫集成到原生桌面應用中。我們不僅實現了從2D街道到3D地形的多種地圖樣式的動態切換,還整合了地點搜索這一核心交互功能,並對每一處關鍵代碼進行了深度剖析。這證明了該混合開發模式在提升開發效率、融合不同技術生態優勢方面的巨大價值。

然而,本次實踐的意義遠不止於創建一個功能性的地圖查看器。它更揭示了廣闊的前景:這個應用框架是一個強大的起點,是通往更複雜、更智能的地理空間應用的理想平台。

當我們引入深度學習的視角,高德開放平台便從一個地圖服務提供商,升維為AI應用的核心賦能者。它既是海量地理空間數據的“糧倉”,為計算機視覺、NLP、時空數據挖掘等任務提供著寶貴的訓練樣本;又是強大的動態“特徵引擎”,其路線規劃、天氣、POI檢索等API能在模型推理時提供高價值的實時輸入。

展望未來,我們完全可以在當前的應用基礎上,將Python強大的數據科學與機器學習庫(如PyTorch、TensorFlow、Scikit-learn、GeoPandas)深度整合進來。我們可以構建一個應用,它不僅能 “看”地圖,更能 “理解”和“預測”地圖。例如:

  • 在地圖上框選一個區域,應用後台的CV模型能立即分析該區域的衛星影像,自動報告建築密度與綠化率。
  • 輸入新店的類型和備選位置,應用後台的推薦模型能結合高德的POI數據和商圈熱力,在地圖上用不同的顏色標記出每個位置的“推薦指數”。
  • 輸入起點和終點,應用不僅能規劃路線,更能調用後台的預測模型,結合實時天氣與交通態勢,給出一個比地圖默認ETA更精準、更個性化的“送達時間”預測。

總而言之,通過將Python的後端能力、PyQt的桌面交互與高德開放平台的地理空間數據和服務三者結合,我們開啟了從簡單的地圖集成,邁向構建專業級、智能化地理信息應用的無限可能。這不僅是技術的融合,更是未來應用創新的重要方向。


原文出處:https://juejin.cn/post/7545921037285277696
