基於 Dart 的 Terminal UI ，pixel_prompt 這個 TUI 庫了解下
今天介紹一個特殊的 Dart 開源庫 pixel_prompt ，PixelPrompt 是 Dart 的終端 UI (Terminal UI TUI) 框架 ，它屬於參考了 Flutter 的響應式 UI 實現，利用 Dart 實現的聲明式 TUI ：
是的，PixelPrompt 和 Flutter 沒有直接關係，是一個純 Dart 實現，實現的 UI 也是運行在終端的 TUI ，而非 App UI ，如果非要說的話，類似你現在用的 Claude Code 或者 Gemini Cli 上呈現的某些 “UI” 。
PixelPrompt將 Dart 聲明性 UI 樣式引入到了 Terminal ，讓開發者可以使用佈局、狀態元件和鍵盤/滑鼠事件來構建互動式、樣式化的終端應用。
既然是一個終端 UI 框架，那麼 PixelPrompt 的實現就不是我們常規認真的“像素 UI”，PixelPrompt 的渲染不是直接基於像素，而是基於字元單元格 (Character Cells - BufferCell) ，這也是它和一般應用 UI 實現的區別。
在 PixelPrompt 的內部， UI 是由一個個“元件 (Component)”構成，這在概念上和 Flutter 的 Widget 非常相似，專案定義了 Component 抽象類作為所有 UI 元素的基類，它有兩種核心元件類型：
BuildableComponent: 類似於 Flutter 的StatelessWidget，用於構建靜態、無狀態的 UI 部分，它透過一個build方法返回一組子元件。StatefulComponent: 類似於 Flutter 的StatefulWidget，用於需要維護和更新內部狀態的動態 UI 部分，它透過createState方法創建一個ComponentState物件來管理狀態，當狀態改變時，可以調用setState來觸發 UI 重繪。
這就很 Flutter 了。
當然，在渲染機制上它會使用一個名為 CanvasBuffer 的類，這個類在內存中維護一個二維網格（List<List<BufferCell>），代表終端螢幕的每一個字元位置：
- 每個
BufferCell儲存了該位置要顯示的字元、前景色、背景色和字型樣式（如粗體、斜體） - 當元件需要被渲染時，它會調用
render方法，將自己的內容（字元和樣式）繪製到CanvasBuffer的指定區域 - 最後，
RenderManager會高效地將CanvasBuffer中的內容與前一幀進行比較，只將有變化的部分透過 ANSI 轉義序列 (ANSI escape codes) 輸出到終端，從而更新螢幕顯示、移動光標和改變顏色
在這裡有一個重點：ANSI ， TUI 程式之所以能在 macOS、Linux 和 Windows 的終端裡運行，關鍵在於一個通用的標準：ANSI 轉義序列 (ANSI escape codes)。
在 TUI 領域裡並不會為每個操作系統編寫特定的圖形代碼，這裡可以將 ANSI 轉義序列想像成一種終端世界的“通用語言”，它是一些特殊的文本命令，當終端程式（如 iTerm2, Windows Terminal）接收到這些命令時，它不會把它們當成普通字元顯示出來，而是會執行相應的操作，比如：
- 移動光標到螢幕的任意位置
- 改變後續文本的顏色（前景和背景）
- 改變文本樣式（如加粗、下劃線）
- 清空螢幕的一部分或全部
所以在 TUI 領域，渲染 = 把 UI 變成 ANSI ，絕大多數 ANSI 碼都遵循一個通用格式：
- 轉義字元 (ESC)：所有命令都以一個特殊的“轉義”字元開始，在
PixelPrompt的代碼中通常表示為\x1B - 控制序列引導符 (CSI)：緊跟在 ESC 後面的是一個左方括號
[，ESC和[的組合被稱為 CSI (Control Sequence Introducer) - 參數 (Parameters)：在 CSI 和結束符之間，可以有一個或多個由分號
;分隔的數字，這些數字是命令的具體參數。 - 結束符 (Final Byte)：一個字母，用來定義這個命令的類型。
比如在 PixelPrompt 代碼中的例子：
-
移動光標：
- 格式：
\x1B[<行號>;<列號>H PixelPrompt在CanvasBuffer的render和moveCursorTo方法中大量使用它，來精確地將光標定位到要更新的字元格- 例如
\x1B[10;20H的意思是：“把光標移動到第 10 行，第 20 列”
- 格式：
-
設定圖形樣式 ：
- 格式：
\x1B[<參數>m - 用來改變顏色和樣式的命令
，PixelPrompt在TextComponentStyle的getStyleAnsi()方法中生成這些代碼。 - 顏色：
\x1B[31m設定前景色為紅色（30-37 是標準前景色），\x1B[42m設定背景色為綠色（40-47 是標準背景色） - 樣式：
\x1B[1m設定為粗體 - 24位真彩色：
\x1B[38;2;<r>;<g>;<b>m設定前景色的 RGB 值，如\x1B[38;2;255;100;50m。 - 重置：
\x1B[0m清除之前所有的顏色和樣式設定，恢復到終端的預設狀態
- 格式：

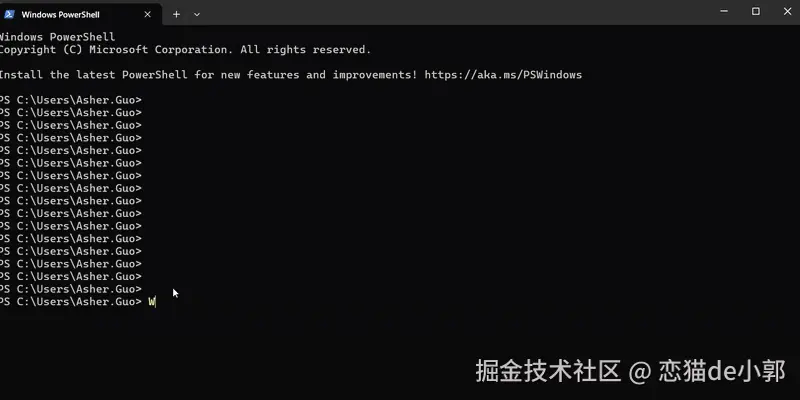

舉個例子，比如在 window 裡輸入 Write-Host "$([char]27)[2J$([char]27)[5;10H$([char]27)[93mThis is a complex" ，如下圖所示，可以看到終端被清屏，不過你的輸出文本的顏色和光標位置都發生了變化，因為：
[2J清空整個螢幕[5;10H移動到第5行第10列[93m設定為亮黃色
而後續去掉
[2J後，可以看到命令就沒有清屏，而是只執行了光標移動和文本輸出。
而在佈局支持上，PixelPrompt 自定義了一個 LayoutEngine，它負責計算和定位所有元件在終端螢幕上的位置和大小，目前它提供了類似於 Flutter 的 Row 和 Column 元件，用於水平方向和垂直方向的佈局，這些佈局元件會根據其子元件的大小和指定的 childGap（間距）來計算自身的尺寸：
整個佈局過程是遞歸實現，主要是從根元件
App開始，引擎會遍歷整個元件樹，測量（measure）每個元件的尺寸，並為它們分配一個矩形區域（Rect）用於渲染。
詳細來說，LayoutEngine 主要是針對元件進行佈局整理，方便後續轉移渲染：
測量
在開始測量時，它首先會調用根元件的 measure 方法，詢問在給定的最大可用空間 (maxSize) 下，整個應用大概需要多大的空間，然後它會以根元件和其計算出的邊界 (rootBounds) 為起點，調用 _layoutRecursiveCompute 方法，開始遞歸地為每一個子元件分配位置。
_layoutRecursiveCompute 方法是佈局的核心，它自上而下 (Top-Down) 地為元件樹中的每一個節點分配一個精確的矩形區域 (Rect)，實際上就是在為一個子元件完成測量和定位之後，引擎會以這個子元件和它剛剛被分配到的 Rect 為參數，遞歸地調用 _layoutRecursiveCompute 方法，從而開始對這個子元件的下一層子孫進行佈局。
輸出
當 compute 方法的遞歸過程全部結束後，它會返回一個 List<PositionedComponentInstance>，其中 PositionedComponentInstance 是一個簡單的數據結構，它將一個元件實例 (componentInstance) 和它最終被計算出的位置與尺寸 (rect) 綁定在一起。
這個列表就是整個 UI 的控件級別的最終佈局藍圖，前面我們講到的渲染系統 (AppInstance 中的 render 方法) 會接收這個列表，遍歷它，並告訴每個元件：“好了，你的位置和大小已經確定了（就是這個 Rect），現在請在這個區域內把自己畫到 CanvasBuffer 上吧！”
UI 藍圖
List<PositionedComponentInstance> 作為 LayoutEngine 的最終產物，可以把它理解為一份極其詳細的 “UI 施工藍圖”，其中：
componentInstance: 要畫什麼？例如具體的某個元件實例，比如一個TextComponent實例或一個ButtonComponent實例rect: 要畫在哪裡，畫多大？ 一個Rect物件，精確地定義了這個元件在終端螢幕上的矩形區域，包含了它的左上角x, y坐標以及它的width和height
所以，這個 UI 藍圖列表的含義可以理解為：
“渲染系統，請按照這個列表進行施工：
- 把這個文本元件畫在
(x:5, y:2, width:10, height:1)的區域裡- 接著，把這個按鈕元件畫在
(x:5, y:4, width:15, height:3)的區域裡- 再接著，把那個容器元件畫在
(x:0, y:0, width:30, height:10)的區域裡- ...”
CanvasBuffer
最終，“藍圖”需要透過內部的 AppInstance 和 CanvasBuffer 協同工作進行轉移渲染。
首先，App 的實例 (AppInstance) 在拿到 LayoutEngine 給出的這份“施工藍圖” (List<PositionedComponentInstance>) 之後，它會開始遍歷這個列表，然後調用對應 componentInstance 自身的 render 方法，並把兩個關鍵參數傳給它：
CanvasBuffer物件：這就是我們之前提到的那個內存中的虛擬螢幕。rect物件：這就是藍圖中為這個元件分配好的矩形區域。
接著就是在內存裡的虛擬螢幕（CanvasBuffer）進行繪製，比如每個元件實例都收到了自己的施工任務後，就會在自己的 render 方法內部，根據自己的內容（比如 TextComponent 的文本）和被分配的 rect，計算出應該在 CanvasBuffer 的哪些單元格裡填上什麼內容。
然後，它會調用 buffer.drawAt() 或 buffer.drawChar() 方法，把自己的字元、顏色和樣式信息“畫”到內存中的 CanvasBuffer 裡。例如，TextComponent 的 render 方法可能會進行：
“
rect是從(x:5, y:2)開始，文本是 'Hello'，所以對應是buffer.drawAt(5, 2, "Hello", ...)。”
而之所以會有 CanvasBuffer ，主要是為了實現高效的內容同步，例如：
-
CanvasBuffer的基石是兩個二維列表（List<List<BufferCell>），它們充當了雙緩衝：_screenBuffer: 代表當前幀要繪製的內容。所有draw操作都會更新這個緩衝區。_previousFrame: 儲存上一幀已經繪製到終端的內容。
-
差分渲染，由
render()方法完成。它的目標是用最少的操作來更新終端螢幕，從而實現高性能和無閃爍的刷新，核心思想是，它只更新從上一幀到當前幀發生變化的單元格。
ANSI

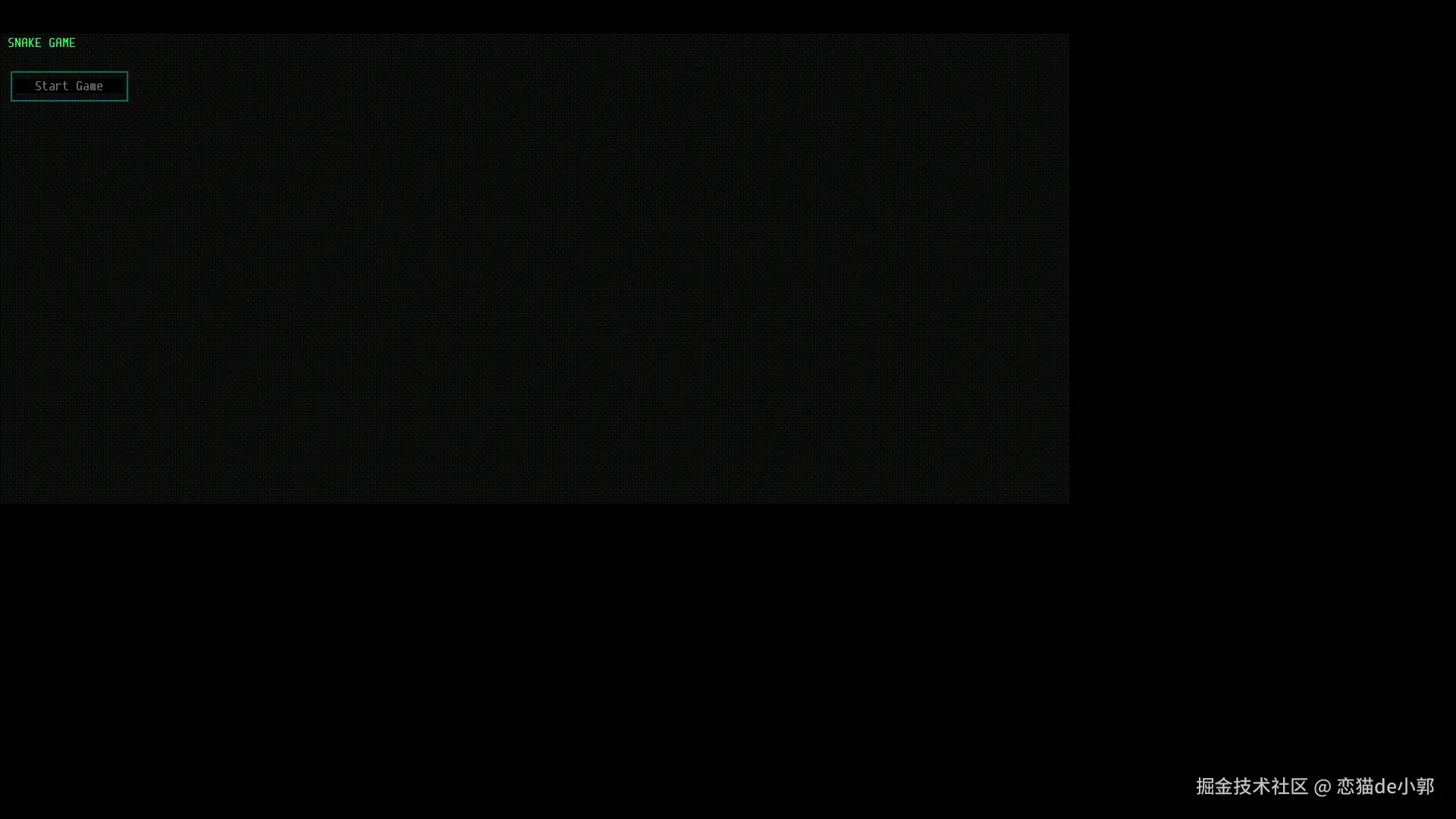

在所有元件都畫完之後，主程式會調用 canvasBuffer.render() 方法，這個方法會遍歷內存中的 _screenBuffer，比較每個單元格與 _previousFrame 中對應單元格的差異，對有差異的單元格生成 ANSI 指令，將所有這些指令和字元拼接成一個巨大的字串，最後透過 stdout.write() 將這個字串一次性輸出到終端，從而呈現出 UI ，例如在終端最終透過相應用戶輸入，渲染出對應的效果：
整個過程總結如下圖所示：
可以看到，pixel_prompt 將 Dart 帶到了一個新的小眾領域，也在桌面領域補全了 Dart 的小短板，當然大多數時候你可能並不會有到，但這不乏為一個有趣的嘗試。
當然，目前 pixel_prompt 還處於實驗性階段，所以 API 尚不穩定 ，另外關於菜單 (menus)、表格 (tables) 和多行文本輸入區 (textfield area)這些還處於實現階段，也暫不支持滾動視圖 ，一些高級功能例如可視化調試器也還在完善，但總體來說，pixel_prompt 還是屬於一個非常有意思的專案。
